產品名稱：微阻緩閉蝶式止回閥
HH46X HDH48X HH49X系列微阻緩閉蝶式止回閥,適用于公稱壓力1 MPa，介質溫度≤80％的凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截斷介質的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。其主要特點：1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。4、橡膠緩沖，啟閉平穩，無震動，無噪音。5、比老式止回閥流阻小，有明顯的節能效果。通過本閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。
產品特點：1、由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
2、本止回閥設計結構獨特新穎，體積小、重量輕。
3、密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。
技術指標：
公稱壓力: 1.0～2.5MPa
公稱通徑: 40～1000mm
緩閉時間: 3～60秒
適用介質: 清水、污水、海水
適用溫度: 0～80℃ (如需要，可達200℃)
法蘭標準: GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
二、微阻緩閉蝶式止回閥技術參數：
|
型號
|
公稱壓力
（MPa） |
強度試驗壓力（MPa）
|
密封壓力（MPa）
|
適用溫度
（℃） |
適用介質
|
緩閉時間
|
|
HH46X
HDH48X HH49X |
1.0
|
1.5
|
1.1
|
≤80
|
海水
污水 清水 |
≤60秒
|
|
1.6
|
2.4
|
1.76
|
||||
|
2.5
|
3.75
|
2.75
|
三、主要零件材料：
|
閥體
|
球墨鑄鐵
灰鑄鐵 |
|
蝶板
|
鑄鋼 不銹鋼
|
|
閥桿
|
不銹鋼
|
|
盛扭面
|
丁睛橡膠
|

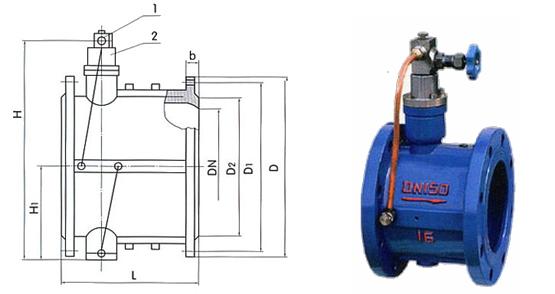

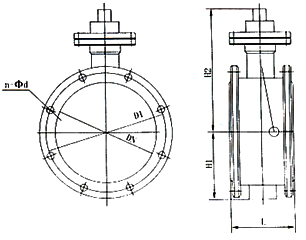

四、微阻緩閉蝶式止回閥主要外形尺寸與法蘭連接尺寸：
|
公稱通徑
(DN) |
產要尺寸
|
法蘭尺寸和螺栓規格
|
|||
|
1.0MPa
|
|||||
|
L
|
H1
|
H2
|
D1
|
n-Φd
|
|
|
100
|
190
|
110
|
210
|
180
|
8-18
|
|
125
|
200
|
123
|
220
|
210
|
8-18
|
|
150
|
210
|
140
|
250
|
240
|
8-23
|
|
200
|
230
|
168
|
280
|
295
|
12-23
|
|
250
|
250
|
195
|
310
|
350
|
12-23
|
|
300
|
270
|
220
|
350
|
400
|
16-23
|
|
350
|
290
|
250
|
410
|
460
|
16-25
|
|
400
|
310
|
283
|
490
|
515
|
20-25
|
|
450
|
330
|
308
|
520
|
565
|
20-25
|
|
500
|
350
|
335
|
585
|
620
|
20-30
|
|
600
|
390
|
390
|
640
|
725
|
24-30
|
|
700
|
430
|
448
|
700
|
840
|
24-34
|
|
800
|
470
|
505
|
750
|
950
|
28-34
|
|
900
|
510
|
555
|
810
|
1050
|
28-34
|
|
1000
|
550
|
610
|
860
|
1160
|
28-34
|
|
1200
|
630
|
725
|
980
|
1380
|
32-41
|
訂貨須知：
一、①微阻緩閉蝶式止回閥產品名稱與型號②微阻緩閉蝶式止回閥口徑③微阻緩閉蝶式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的微阻緩閉蝶式止回閥型號，請按微阻緩閉蝶式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
