H42Y/W高溫高壓升降止回閥

- 產品型號:
- H42Y/W
- 產品口徑:
- 25-200mm
- 產品壓力:
- 10.0-32.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[H42Y/W高溫高壓升降止回閥]詳細資料

產品用途:H42Y、H42W 型升降立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。H42Y升降式高壓止回閥由上、下閥體用法蘭連接閥門閥瓣、閥座密封面堆焊司太立合金。制造和驗收條件按JB450的規定。

結構特點:

1、上、下閥體用法蘭連接

2、制造和驗收條件按JB450的規定。

3、高壓升降式止回閥的閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

4、高壓升降式止回閥的高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定，使用壽命長。高壓升降式止回閥已被廣泛使用于各種化工、冶金、鋼鐵等行業的高壓管路上。

二、主要性能規范

型號	公稱壓力（MPa)	試驗壓力（MPa）		工作壓力（MPa）
型號	公稱壓力（MPa)	密封	強度	工作壓力（MPa）
H42Y-160C/320C	16 32	17.6 35.2	24 48	16 32
H42W-220R/320R	22 32	24.2 35.2	33 48	22 32

三、主要零件材料及適用工況

	閥體、閥蓋、閥心	閥桿螺母	填料	適用溫度(°C)	適用介質
C	WCB 硬質合金	35#	不銹鋼墊	<=200	氮、氫、氨
P	ZGCr18Ni12mo2Ti	ZGCr18Ni12Mo2Ti	不銹鋼墊	<=200	尿素、甲胺液

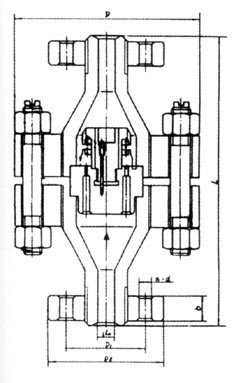

四、主要外型尺寸

型號	公稱壓力PN（MPa）	公稱通徑(DN)	D	D1	D2	d0	b	n-d	L	重量
H42H/W-160 220C/R/Ti	16.0 22.0	10	135	60	95	12	20	3-18	232	12
		15	175	60	95	15	20	3-18	288	12
		25	190	68	105	23	20	3-18	325	29
		32	210	80	115	29	22	4-18	350	43
		40	265	115	165	39	28	6-26	460	95
		50	330	115	165	48	32	6-26	505	115
		65	360	145	200	61	40	6-29	564	156
		80	390	170	225	74	50	6-33	700	246
		100	430	195	260	93	60	6-36	750	292
		125	460	235	300	119	75	8-39	789	351
		150	500	255	330	136	78	8-42	840	374
		200	550	315	400	165	90	8-48	900	480
H42Y/W-320C/R/Ti	32.0	10	135	60	95	10	20	3-18	232	12.2
		15	175	68	105	17	20	3-18	288	12.2
		25	190	80	115	23	22	4-18	325	33.1
		32	210	115	165	29	25	4-22	350	46
		40	265	115	165	42	32	6-26	460	110
		50	330	145	200	53	40	6-29	505	130
		65	360	170	225	68	50	6-33	564	211
		80	390	195	260	85	60	6-36	700	341
		100	430	235	300	103	75	8-39	750	380
		125	460	255	330	120	78	8-42	789	435
		150	500	315	400	136	90	8-48	840	463
		200	550	380	480	165	110	8-55	900	502

訂貨須知：
一、①高溫高壓升降止回閥產品名稱與型號②高溫高壓升降止回閥口徑③高溫高壓升降止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的國際軟密封球閥型號，請按高溫高壓升降止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
