800X壓差旁通平衡閥

- 產品型號:
- 800X
- 產品口徑:
- 20-800mm
- 產品壓力:
- 1.0-2.5Mpa
- 產品材質:
- 碳鋼、不銹鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[800X壓差旁通平衡閥]的詳細資料：

產品型號：800X

產品名稱：800X壓差旁通平衡閥

產品特點：凱斯特牌800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確互定直，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。

結構特點：

800X壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確互定直，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。恒定閥門兩端及被控系統壓差，支持用戶系統變流量運行；依靠壓差自動工作無須外界動力；可以直接顯示控制壓差；可以直接設定控制壓差；控制壓差調節靈敏，操作簡單；介質溫度：0~150℃;控制壓差可調范圍:0.05~0.6Mpa控制壓差誤差≤±5%;

工作原理和用途：

常閉型旁通壓差控制閥用于燃油、燃氣熱源供、回水管，中央空調的分、集水器之間，作為一次測定流量，二次側變流量系統的旁通安裝，可有效保護燃油、燃氣機組不會因流量過小導致的溫度過高而損壞，可有效的保護冷水機組因流量過小而造成的局部凍結而損壞。

常開型旁通壓差控制閥用于高度差較大且熱源在高區的集中供熱系統，使用時按高度差設定該閥的壓差，并在低區回水管適當位置安裝減壓泵、止回閥，調節閥組成的回水減壓裝置，通過調節閥來調節并設定回水管壓力，這樣既可保證高區用戶不會出現倒空現象，又可保護低區設備不會因壓力過高而損壞。

二、主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

四、凱斯特牌壓差旁通平衡閥主要外形連接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	292	136	520	126	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	292	136	520	126	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	520	126	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	330	155	610	160	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	203	330	155	610	160	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	350	165	625	180	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	365	175	642	200	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	195	750	270	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	455	220	808	310	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	475	230	864	320	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	530	255	1135	370	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	623	300	1185	430	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	700	340	1325	480	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	840	415	1385	525	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	880	430	1445	580	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	930	460	1445	635	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	9285	24-33	24-39	24-48

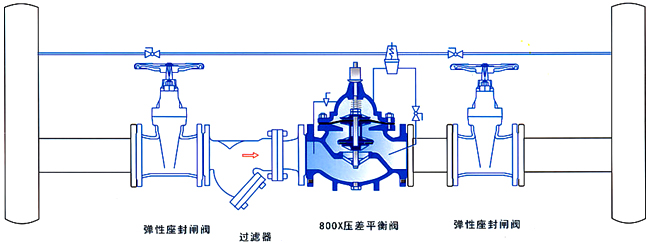

安裝示意圖

訂貨須知：

一、①壓差旁通平衡閥產品名稱與型號②壓差旁通平衡閥口徑③壓差旁通平衡閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的壓差旁通平衡閥型號，請按壓差旁通平衡閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
