產品匯總

J41H/W德標法蘭截止閥

- 產品型號:
- J41H/W德標
- 產品口徑:
- 15-500mm
- 產品壓力:
- 1.6-6.4Mpa
- 產品材質:
- WCB 304 316 316L
聯系我們

產品說明

一、產品[J41H/W德標法蘭截止閥]的詳細資料：

產品名稱：J41H/W德標法蘭截止閥,德標截止閥,德標鑄鋼截止閥,德標不銹鋼截止閥

產品型號： J41H/W

產品簡介：J41H/W德標法蘭截止閥采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪，閥體、閥蓋的設計經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，并方便填料的更換。德標截止閥驅動方式有手動、齒輪傳動、電動、氣動等。

應用范圍：J41H/W德標法蘭截止閥適用于公稱壓力PN1.6~16MPa，工作溫度-110~600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。德標截止閥廣泛應用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統，性能安全可靠。

二、德標法蘭截止閥工作原理：

德標法蘭截止閥采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪，閥體、閥蓋的設計經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、火力電站等各種工況的管路上，切斷或接通管路介質。

三、德標法蘭截止閥產品特點：

1、產品結構合理、密封可靠、性能優良、造型美觀；

2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；

4、零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

5、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。

四、德標法蘭截止閥技術規范：

結構形式： BB-BG-OS & Y

驅動方式：手動

設計標準：DIN3356

結構長度：DIN3202

連接法蘭：DIN2543-2545

試驗與檢驗 ： DIN3230

五、德標法蘭截止閥零件材料：

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

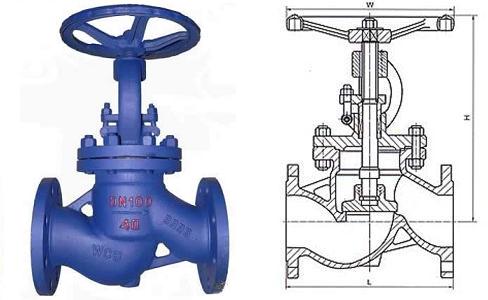

六、德標法蘭截止閥的外形尺寸：1.6Mpa

型號	J41H-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

七、德標法蘭截止閥的外形尺寸：2.5Mpa

型號	J41H-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

八、德標法蘭截止閥的外形尺寸：4.0Mpa

型號	J41H-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780

訂貨須知：
一、①J41H/W德標法蘭截止閥產品名稱與型號②J41H/W德標法蘭截止閥口徑③J41H/W德標法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的J41H/W德標法蘭截止閥型號，請按J41H/W德標法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
