一、產品[Q11F三片式內螺紋連接球閥]的詳細資料：
產品型號：Q11F
產品名稱：三片式內螺紋連接球閥
產品說明：Q11F三片式內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
應用范圍：Q11F三片式內螺紋球閥及對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
結構特點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
標準規范：
設計制造標準：ASME B16.34,AFI608
結構長度標準：GB/T 12221-2005
管螺紋連接端：ASME B1.20,BS21,DIN29999/259,BSP ISO7/1,ISO228/1,JISB02
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
二、Q11F三片式內螺紋球閥性能規范Specifications
|
公稱通徑 |
DN（mm） |
6～100mm |
公稱通徑 |
DN（mm） |
|
公稱壓力 |
PN（MPa） |
2.5 |
公稱壓力 |
PN（MPa） |
|
L |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
|
H |
高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
|
E |
低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|||
|
適用溫度 |
< 150℃(PTFE) < 300℃(PLL) |
|||

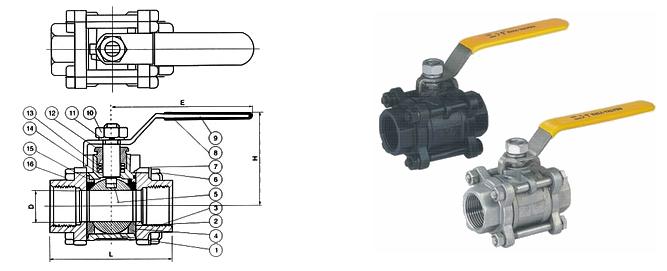

三、Q11F三片式內螺紋球閥主要連接尺寸及重量Main Extemal and Connecting Dimensions
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
重量WT(g) |
225 |
225 |
390 |
502 |
850 |
1502 |
2020 |
3625 |
4700 |
7700 |
14850 |
四、Q11F三片式球閥主要零件材料Materials of main parts
|
序號
|
零件名稱
|
材質
|
|
|
不銹鋼
|
碳鋼
|
||
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|
訂貨須知：
一、①三片式內螺紋球閥產品名稱與型號②三片式內螺紋球閥口徑③三片式內螺紋球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的三片式內螺紋球閥型號，請按三片式內螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
