產品匯總

SV型不銹鋼錐型臨時過濾器

- 產品型號:
- J41F下-16 25 40
- 產品口徑:
- 15-300mm
- 產品壓力:
- 1.6-4.0MPa
- 產品材質:
- 耐腐蝕鋼
聯系我們

產品說明

一、產品[SV型臨時過濾器]詳細資料：

產品型號：SV型、BZG型

產品名稱：過濾器、臨時過濾器、不銹鋼錐型過濾器,錐型過濾器,不銹鋼過濾器

詳細資料：SV型臨時過濾器屬于管道粗過濾器系列最簡單過濾器形式，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。臨時過濾器通體為不銹鋼材質。我公司所生產的臨時過濾器能根據客戶具體要求（特殊壓力、特殊口徑）定制。SV錐型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中。保護各種計量器、泵機、閥門、疏水器等設備。

特點：

SV型、BZG型結構簡單。小巧玲瓏．全不銹鋼制造，適用于高架安裝。

二、主要性能規范：

Type 型號	Nominal Pressure(MPa) 公稱壓力	Working Temperature(℃) 工作溫度	Fiter Net Eye Number 濾網目數	Applicable media 適用介質
SV型 BZGType	1.6	350	20—150	Steam，Air，Water。Oil 蒸汽、空氣、水、油
SV型 BZGType	2.5	350	20—150	Steam，Air，Water。Oil 蒸汽、空氣、水、油

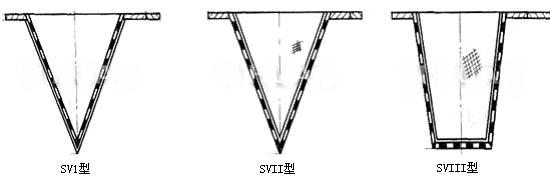

三、尖底錐形過濾器（SV1型）

DN		d	i	h	t
25	1	70	46	90	5
32	1-1/4	80	61	100	5
40	1-1/2	90	66	120	5
50	2	105	81	130	5
65	2-1/2	125	91	140	5
80	3	142	111	150	5
100	4	162	141	160	5
125	5	192	172	190	10
150	6	218	202	210	10
200	8	272	262	240	10
250	10	326	322	270	10
300	12	382	362	300	10

四、錐形臨時過濾器（SCⅠ、SCⅡ型） （DN25－600，PN≤2.5MPa）

公稱直徑 DN	Φ			L	h	t
公稱直徑 DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	26	90	2
32	72	80	80	34	100	2
40	84	90	90	41	120	2
50	94	105	105	55	130	2
65	114	125	125	77	140	2
80	132	142	142	92	150	2
100	152	162	162	113	160	2
125	182	192	192	143	190	2
150	206	218	218	172	210	2
200	262	272	282	242	240	2
250	316	326	340	302	270	3
300	370	382	395	363	300	3
350	420	438	454	425	340	6
400	470	492	510	479	365	6
500	575	590	616	600	430	6
600	676	690	726	714	490	6

五、平底臨時過濾器（ SCⅢ 型） （ DN25 － 600 ， PN≤2.5MPa ）

公稱直徑 DN	Φ			L	h	t
公稱直徑 DN	PN0.6	PN1.0	PN2.5	L	h	t
25	62	70	70	46	90	2
32	72	80	80	61	100	2
40	84	90	90	66	120	2
50	94	105	105	81	130	2
65	114	125	125	91	140	2
80	132	142	142	111	150	2
100	152	162	162	141	160	2
125	182	192	192	172	190	2
150	206	218	218	202	210	2
200	262	272	282	262	240	2
250	316	326	340	322	270	3
300	370	382	395	362	300	3
350	420	438	454	404	340	6
400	470	492	510	464	365	6
500	575	590	616	564	430	6
600	676	690	726	684	490	6

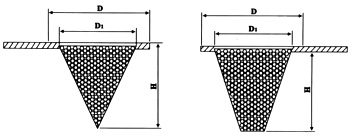

六、凱斯特牌不銹鋼錐型過濾器技術參數表：

Type 型號	Nominal Diameter(DN) 公稱通徑	外形尺寸			Effective Filtering Area 有效過濾面積(mm2)
Type 型號	Nominal Diameter(DN) 公稱通徑	D	D1	H	Effective Filtering Area 有效過濾面積(mm2)
BZG型	50	99	44	115	0.00165
	65	118	58	140	0.0028
	80	132	68	165	0.00361
	100	156	90	215	0．O064
	125	184	114	265	0.0097
	150	211	140	300	0.015
	200	266	190	400	0.0262
	250	319	240	485	0.0412
	300	370	290	585	0.0591
	350	429	340	610	0.0691
	400	480	390	670	0.0871
	450	548	440	750	0.11

訂貨須知：
一、①不銹鋼錐型過濾器產品名稱與型號②不銹鋼錐型過濾器口徑③不銹鋼錐型過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的不銹鋼錐型過濾器型號，請按不銹鋼錐型過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
