Z541W傘齒輪不銹鋼閘閥

- 產品型號:
- Z541W傘齒輪
- 產品口徑:
- 15-1200mm
- 產品壓力:
- 1.6-16.0Mpa
- 產品材質:
- 304 316 316L
聯系我們

產品說明

一、產品[Z541W傘齒輪不銹鋼閘閥]的詳細資料：

產品名稱：傘齒輪閘閥傘齒輪法蘭閘閥傘齒輪不銹鋼閘閥

產品型號：Z541W

產品簡介：Z541W傘齒輪閘閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、廣泛采用的一種新型閥門，本類閥門在管道中一般應當水平安裝。美標閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。閘閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1．流體阻力小，其阻力系數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，目前閘閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5．維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，閘體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

美標閘閥是一種比較新型的閘閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。美標閘閥的結構特點：

1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

二、零部件材料：

零件名稱	材料牌號
閥體	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
閥蓋	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
閘板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
閥桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti
閥座	25	304	304	304	304	304
墊片、墊環、密封環	包覆墊片、304、增強柔性石墨
填料	增強柔性石墨
閘桿螺母	ZCuA110Fe3

三、傘齒輪閘閥Z541W-16/160P相關技術參數：

型號	公稱壓力 Mpa	試驗項目（Mpa）			工作溫度 ℃	適用介質
型號	公稱壓力 Mpa	強度（水）	密封水	低壓氣密封	工作溫度 ℃	適用介質
Z541W-16P	1.6	2.4	1.76	0.6	≤425	水、油品、蒸汽、弱腐蝕性介質等
Z541W-25P	2.5	3.75	2.75	0.6	≤425
Z541W-40P	4.0	6.0	4.4	0.6	≤425
Z541W-64P	6.4	9.6	7.04	0.6	≤425
Z541W-100P	10.0	15.0	11.0	0.6	≤425
Z541W-160P	16.0	24.0	17.6	0.6	≤425

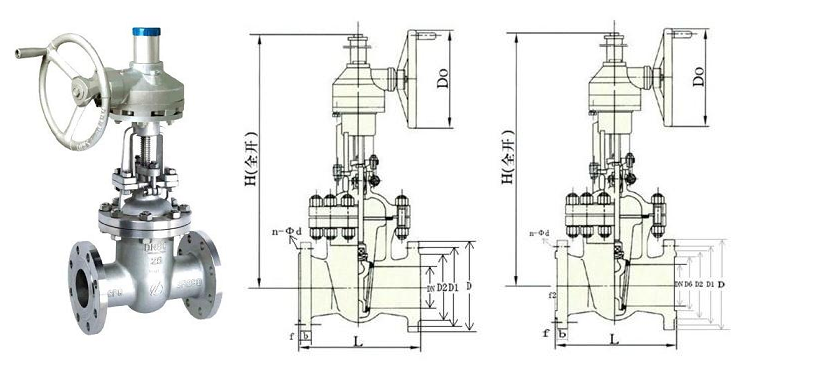

四、不銹鋼閘閥Z541W-16P相關連接尺寸：

型號	DN	L	D	D1	D2	b-f	n-Φd	H	D0	重量
Z541W-16P	40	200	145	110	85	18-3	4-18		200	26.5
	50	250	160	125	100	18-3	4-18		240	29
	65	265	180	145	120	18-3	4-18		240	33
	80	280	195	160	135	20-3	8-18		280	45
	100	300	215	180	155	20-3	8-18		300	63
	125	325	245	210	185	22-3	8-18		320	108
	150	350	280	240	210	24-3	8-23		360	134
	200	400	335	295	265	26-3	12-23		400	192
	250	450	405	355	320	30-3	12-25		450	273
	300	500	460	410	375	30-4	12-25		560	379
	350	550	520	470	435	34-4	16-25		640	590
	400	600	580	525	485	36-4	16-30		640	850
	450	650	640	585	545	40-4	20-30		720	907
	500	700	705	650	608	44-4	20-34		720	958
	600	800	840	770	718	48-5	20-41		800	1112
	700	900	910	840	788	50-5	24-41
	800	1000	1020	950	898	52-5	24-41
	900	1100	1120	1050	998	54-5	28-41
	1000	1200	1255	1170	1110	56-5	28-48

五、傘齒輪不銹鋼閘閥Z541W-25P相關連接尺寸：

型號	DN	L	D	D1	D2	b-f	n-Φd	H	D0	重量
Z541W-25P	40	200	145	110	85	18-3	4-18		200	30
	50	250	160	125	100	20-3	4-18		240	34
	65	265	180	145	120	22-3	8-18		240	36
	80	280	195	160	135	22-3	8-18		280	50
	100	300	230	190	160	24-3	8-23		300	69
	125	325	270	220	188	28-3	8-25		320	116
	150	350	300	250	218	30-3	8-25		360	141
	200	400	360	310	278	34-3	12-25		400	192
	250	450	425	370	332	36-3	12-30		450	207
	300	500	485	430	390	40-4	16-30		560	400
	350	550	550	490	448	44-4	16-34		640	631
	400	600	610	550	505	48-4	16-34		640	900
	450	650	660	600	555	50-4	20-34		720	1013
	500	700	730	660	610	52-4	20-41		720	1166
	600	800	840	770	718	56-5	20-41		800	1258
	700	900	955	875	815	60-5	20-41
	800	1000	1070	990	930	64-5	24-48
	900	1100	1108	1090	1025	66-5	28-54
	1000	1200	1305	1210	1140	68-5	28-54

六、傘齒輪閘閥Z541W-40P相關連接尺寸：

型號	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	H	D0	重量
Z541W-40P	40	200	145	110	85	76	18-3	4	4-18		200	31
	50	250	160	125	100	88	20-3	4	4-18		280	34
	65	265	180	145	120	110	22-3	4	8-18		280	39
	80	280	195	160	135	121	22-3	4	8-18		320	52
	100	300	230	190	160	150	24-3	4.5	8-23		360	80
	125	325	270	220	188	176	28-3	4.5	8-25		400	127
	150	350	300	250	218	204	30-3	4.5	8-25		400	154
	200	400	375	320	282	260	38-3	4.5	12-30		450	263
	250	450	445	385	345	313	42-3	4.5	12-34		560	368
	300	500	510	450	408	364	46-4	4.5	16-34		640	547
	350	550	570	510	465	422	52-4	5	16-34		640	679
	400	600	655	585	535	474	58-4	5	16-41		720	953
	450	650	685	610	560	524	58-4	5	20-41
	500	700	755	670	612	576	62-4	5	20-48
	600	800	890	795	730	678	62-5	6	50-54
	700	900	995	900	835	768	68-5	6	24-54
	800	1000	1135	1030	960	876	76-5	6	24-58

七、傘齒輪不銹鋼閘閥Z541W-64P相關連接尺寸：

型號	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	H	D0	重量
Z541W-64P	40	240	165	125	95	76	24-3	4	4-23		200	32
	50	250	175	135	105	88	26-3	4	4-23		200	39
	65	280	200	160	130	110	28-3	4	8-23		250	43
	80	310	210	170	140	121	30-3	4.5	8-23		300	60
	100	350	250	200	168	150	32-3	4.5	8-25		300	89
	125	400	295	240	202	176	36-3	4.5	8-30		350	140
	150	450	340	280	240	204	38-3	4.5	8-34		350	207
	200	550	405	345	300	260	44-4	4.5	12-34		400	325
	250	650	470	400	352	313	48-4	4.5	12-41		560	467
	300	750	530	460	412	364	54-4	4.5	16-41		640	590
	350	850	595	525	475	422	60-5	5	16-36
	400	950	670	585	525	474	66-5	5	16-48
	500	1150	800	705	640	576	70-5	5	20-54
	600	1350	930	820	750	678	76-5	6	20-58

八、不銹鋼傘齒輪閘閥Z541W-100P相關連接尺寸：

型號	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	H	D0	重量
Z541W-100P	40	240	165	125	95	75	26-2	3	4-23		200	30
	50	250	195	145	112	88	28-3	4	4-25		250	50
	65	280	220	170	138	110	32-3	4	8-25		360	70
	80	310	230	180	148	121	34-3	4	8-25		400	100
	100	350	265	210	175	150	38-3	4	8-30		400	110
	125	400	310	250	210	176	42-3	4.5	8-34		560	180
	150	450	350	290	250	204	46-3	4.5	12-34		560	250
	200	550	430	360	312	260	54-3	4.5	12-41		560	360
	250	650	500	430	382	313	60-3	4.5	12-41		640
	300	750	585	500	442	364	70-4	4.5	16-48		720
	350	850	655	560	498	422	76-4	5	16-54
	400	950	715	620	558	474	80-4	5	16-54

九、高壓不銹鋼傘齒輪閘閥Z541W-160P相關連接尺寸：

型號	DN	L	D	D1	D2	D6	b-f	f2	n-Φd	重量
Z541W-160P	15	170	110	75	52	35	24	4	4-18	8
	20	190	130	90	62	45	26	4	4-23	10
	25	210	140	100	72	50	28	4	4-23	14
	32	230	165	115	85	65	30	4	4-25	21
	40	260	175	125	92	75	32	4.5	4-27	26
	50	300	215	165	132	95	36	4.5	8-25	73
	65	340	245	190	152	110	44	4.5	8-30	110
	80	390	260	205	168	130	46	5	8-30	141
	100	450	300	240	200	160	48	5	8-34	185
	125	525	355	285	238	190	60	6	8-41	320
	150	600	390	318	270	205	66	6	12-41	462
	200	750	480	400	345	275	78	6	12-48	711

訂貨須知：
一、①Z541W傘齒輪不銹鋼閘閥產品名稱與型號②Z541W傘齒輪不銹鋼閘閥口徑③Z541W傘齒輪不銹鋼閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z541W傘齒輪不銹鋼閘閥型號，請按Z541W傘齒輪不銹鋼閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
