一、產品[HH49X/H微阻緩閉蝶式止回閥]的詳細資料：
產品名稱：微阻緩閉蝶式止回閥

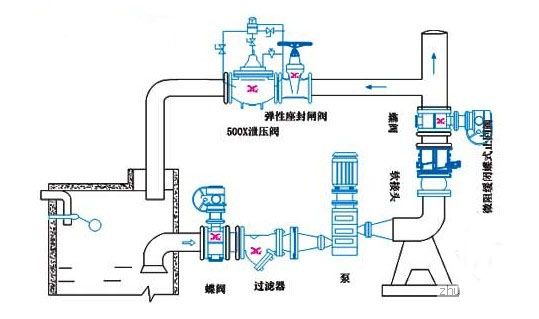

產品特點：HH49X/H蝶式微阻緩閉止回閥是我廠最新研制開發高效節能型止回閥，其工作原理為:當介質正向流過閥門時，閥板受介質壓力作用下打開，由于閥板同時受彈簧扭矩和活塞組件的雙重反作用力下，開啟比較緩慢。當介質逆向流動時，扭轉彈簧的彈力和介質的作用力使得蝶板關閉，當關閉到800 左右時，由于活塞組件的作用力使得蝶板緩慢的關閉，直到完全密封。達到了緩閉止回消聲，防止水錘的作用。主要適用于石油、化工、食品、醫藥、給排水、能源系統中，安裝在水泵出口，停泵時，閥板緩閉過程能有效的防止破壞性水錘，保證管線安全運行。適用于公稱壓力1 MPa，介質溫度≤80％的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。
|
零件名稱
|
閥體
|
閥瓣
|
閥桿、油
缸、活塞 |
彈 簧
|
閥 座
|
|
材 料
|
鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
丁腈橡膠
|
四、主要技術參數
|
型號
|
公稱
壓力 PN(MPa) |
強度試驗壓力
|
密封
壓力 (MPa) |
適用
溫度 (℃) |
適用
介質 |
緩閉
時間 |
|
HH49X/H
|
1.0
|
1.5
|
1.1
|
≤80
|
清水
污水 海水 |
≤60秒
|
|
1.6
|
2.4
|
1.76
|
||||
|
2.5
|
3.75
|
2.75
|

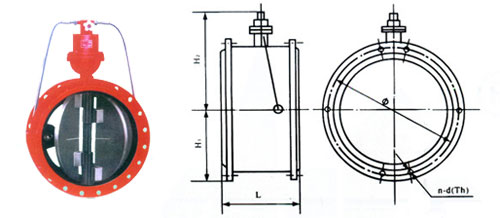

五、凱斯特牌微阻緩閉蝶式止回閥主要外形尺寸與法蘭連接尺寸：
|
DN
|
H1
|
H2
|
L
|
φ
|
n-d（TH）
|
重量
（kg） |
|||||||||||||
|
mm
|
in
|
0.6
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
0.6
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
0.6
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
0.6
MPa |
1.0
MPa |
1.6
MPa |
2.5
MPa |
||
|
100
|
4
|
105
|
110
|
110
|
117.5
|
281
|
286
|
268
|
294
|
190
|
170
|
180
|
180
|
190
|
4-18
(M16) |
8-19
(M16) |
8-19
(M16) |
8-23
(M20) |
22.8
|
|
125
|
5
|
120
|
125
|
125
|
135
|
301
|
306
|
306
|
316
|
200
|
200
|
210
|
210
|
220
|
8-18
(M16) |
8-19
(M16) |
8-19
(M16) |
8-28
(M24) |
26.8
|
|
150
|
6
|
132.5
|
142.5
|
142.5
|
150
|
306
|
316
|
316
|
324
|
210
|
225
|
240
|
240
|
250
|
8-18
(M16) |
8-23
(M20) |
8-23
(M20) |
8-28
(M24) |
24.5
|
|
200
|
8
|
160
|
170
|
170
|
180
|
324
|
334
|
334
|
344
|
230
|
280
|
295
|
295
|
310
|
8-18
(M16) |
8-23
(M20) |
12-23
(M20) |
12-28
(M24) |
51
|
|
250
|
10
|
187.5
|
197.5
|
202.5
|
12.5
|
375
|
385
|
390
|
405
|
250
|
335
|
350
|
355
|
370
|
12-18
(M16) |
12-23
(M20) |
12-28
(M24) |
12-31
(M27) |
79
|
|
300
|
12
|
220
|
222.5
|
230
|
242.5
|
410.5
|
410.5
|
420
|
432
|
270
|
395
|
400
|
410
|
430
|
12-22
(M20) |
12-23
(M20) |
12-28
(M24) |
16-31
(M27) |
89
|
|
350
|
14
|
245
|
252.5
|
260
|
277.5
|
460
|
465
|
473
|
490
|
290
|
445
|
460
|
470
|
490
|
12-22
(M20) |
16-23
(M20) |
16-28
(M24) |
16-34
(M30) |
142
|
|
400
|
16
|
270
|
282
|
290
|
310
|
527
|
539.5
|
547
|
567
|
310
|
495
|
515
|
525
|
550
|
16-22
(M20) |
16-28
(M24) |
16-31
(M27) |
16-37
(M33) |
170
|
|
450
|
18
|
287.5
|
307.5
|
320
|
335
|
561.5
|
581.5
|
598
|
608.5
|
330
|
550
|
565
|
585
|
600
|
16-22
(M20) |
20-18
(M24) |
20-31
(M27) |
20-37
(M33) |
206
|
|
500
|
20
|
322.5
|
335
|
357.5
|
365
|
612
|
623
|
645
|
655
|
350
|
600
|
620
|
650
|
660
|
20-22
(M20) |
20-28
(M24) |
20-34
(M30) |
20-37
(M33) |
315
|
|
600
|
24
|
377.5
|
390
|
|
|
688
|
700
|
|
|
390
|
705
|
725
|
|
|
20-26
(M24) |
20-31
(M27) |
|
|
373
|
|
700
|
28
|
430
|
447.5
|
|
|
755
|
770.5
|
|
|
430
|
810
|
840
|
|
|
24-26
(M24) |
24-31
(M27) |
|
|
517
|
|
800
|
32
|
487.5
|
507.5
|
|
|
858
|
872.5
|
|
|
470
|
920
|
950
|
|
|
24-30
(M27) |
24-34
(M30) |
|
|
720
|
|
900
|
36
|
537.5
|
557.5
|
|
|
900
|
920.5
|
|
|
510
|
1020
|
1050
|
|
|
24-30
(M27) |
28-34
(M30) |
|
|
905
|
|
1000
|
40
|
587.5
|
615
|
|
|
975
|
1003
|
|
|
550
|
1120
|
1160
|
|
|
28-30
(M27) |
28-37
(M33) |
|
|
1650
|
|
1200
|
48
|
702.5
|
727.5
|
|
|
1238
|
1262.5
|
|
|
630
|
1340
|
1380
|
|
|
32-33
(M30) |
32-40
(M36) |
|
|
2200
|
|
1400
|
56
|
815
|
837.5
|
|
|
1385
|
1405.5
|
|
|
710
|
1560
|
1590
|
|
|
36-36
(M33) |
36-43
(M39) |
|
|
2860
|
|
1600
|
64
|
915
|
957.5
|
|
|
1473
|
1512.5
|
|
|
790
|
1760
|
1820
|
|
|
40-36
(M33) |
40-49
(M45) |
|
|
3550
|
訂貨須知：
一、①微阻緩閉蝶式止回閥產品名稱與型號②微阻緩閉蝶式止回閥口徑③微阻緩閉蝶式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的微阻緩閉蝶式止回閥型號，請按微阻緩閉蝶式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
