PZ943H/W電動刀型閘閥

- 產品型號:
- PZ943H/W
- 產品口徑:
- DN50~2000mm
- 產品壓力:
- 0.6MPa-2.5MPa
- 產品材質:
- 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[PZ943W電動單夾式刀型閘閥]的詳細資料：

產品型號：PZ943W

產品名稱：電動單夾式刀型閘閥

詳細介紹：PZ943H/Y/W電動單夾式刀型閘閥全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
PZ943H/Y/W刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
PZ943H/Y/W刀形閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
PZ943H/Y/W刀形閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
PZ943H/Y/W刀形閘閥適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等
閥門設計：GB/12234、 MSS-SP、JIS B2003、DIN3356

公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa，150Lb

公稱通徑：DN50~2000mm NPS2~80

適用溫度：，-38~+1100℃(具體溫度范圍視密封副材質和介質性質而定)

連接法蘭： ANSI Bl6.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

主體材料： WCB、ZGlCr18Ni9Ti、ZGlCr18Ni2Mo2Ti、 CF8、 CF8M、CF3、CF3M、C.I、2Cr25Ni20

密封形式：硬密封，軟密封

泄漏量：硬密封:D級(液體0.1×DNmm3/s)軟密封：A級(零泄漏)

配套附件：安裝法蘭

二、PZ943H/Y/W刀形閘閥性能規范：

公稱壓力 (MPa)	殼體試驗 (MPa)	密封試驗 (MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	紙漿、污水、煤漿、灰、渣水混合物

三、PZ943H/Y/W刀形閘閥零部件材質：

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

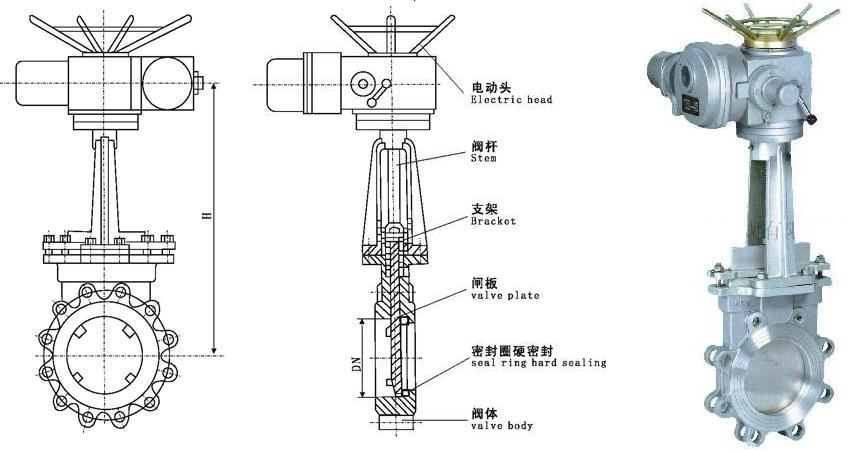

四、PZ943H/Y/W刀形閘閥外形及連接尺寸: (mm)

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

訂貨須知：
一、①電動刀型閘閥閥產品名稱與型號②電動刀型閘閥口徑③電動刀型閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動刀型閘閥型號，請按電動刀型閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
