產品規范
|
設計規范
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
壓力 -溫度
|
產品標識
|
供貨規范
|
|
JB/T3595/E101
|
E101
|
78DG
|
E101
|
JB/T3595
|
GB/T12220
|
E101
|
三、產品性能規范
|
產品規范
|
公稱壓力
|
試驗壓力
|
工作壓力
|
工作溫度 (℃)
|
適用介質
|
|||
|
殼體強度
|
密封
|
P55
|
P55
|
P57
|
||||
|
J961H/Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤450
|
水、蒸汽、油品
|
|
J961H/Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
||
|
J961H/Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
||
|
J961H/Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
||
|
J961Y-P54/100V
|
/
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸汽
|
|
J961Y-P54/140V
|
/
|
38
|
28
|
14
|
/
|
/
|
||
|
J961Y-P54/170V
|
/
|
48
|
36
|
17
|
/
|
/
|
||
|
J961Y-P55/100V
|
/
|
38
|
28
|
/
|
10
|
/
|
≤555
|
|
|
J961Y-P55/140V
|
/
|
48
|
36
|
/
|
14
|
/
|
||
|
J961Y-P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
||
|
J961Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
|
J961Y-P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
||
|
J961Y-P57/170V
|
/
|
65
|
44
|
/
|
/
|
17
|
||
四、主要零件的材料說明：
|
閥 體
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
閥 蓋
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
支 架
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
閥 瓣
|
2Cr13
|
316
|
Cr5Mo
|
304
|
|
閥 桿
|
2Cr13
|
316
|
25Cr2MoV
|
304
|
|
閥 座
|
25
|
316
|
304
|
304
|
|
密封環
|
304、增強柔性石墨
|
|||
|
填 料
|
增強柔性石墨
|
|||
|
閥桿螺母
|
ZCuA110Fe3
|
|||
|
公稱通徑DN
|

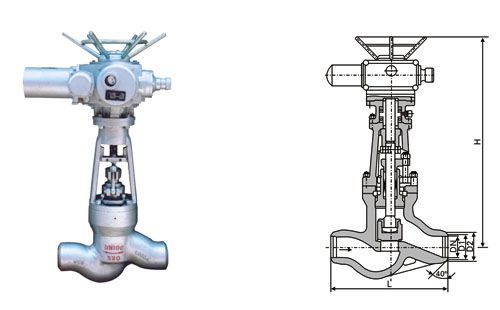

主要外形尺寸和連接尺寸
|
重量
|
||||||
|
L
|
D1
|
D2
|
D3
|
α
|
H
|
Do
|
||
|
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
|
||||||||
|
10
|
120
|
12
|
25
|
/
|
37.5
|
185
|
140
|
2.8
|
|
15
|
150
|
17
|
36
|
/
|
37.5
|
247
|
200
|
7.5
|
|
20
|
135 170
|
22
|
42
|
/
|
37.5
|
248
|
200
|
9
|
|
25
|
135 170
|
26
|
42
|
/
|
37.5
|
248
|
240
|
9.5
|
|
32
|
170 180
|
31
|
44
|
/
|
37.5
|
248.5
|
280
|
15
|
|
40
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
|
50(1)
|
250
|
50
|
82
|
/
|
32
|
450
|
320
|
60
|
|
50(2)
|
320 350
|
50
|
82
|
/
|
32
|
450
|
320
|
64
|
|
65
|
370 260
|
69
|
100
|
110
|
32
|
669
|
400
|
74
|
|
80
|
400 430 470
|
84
|
108
|
130
|
32
|
669
|
450
|
112.5
|
|
100
|
455 560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
訂貨須知：
一、①電動焊接截止閥產品名稱與型號②電動焊接截止閥口徑③電動焊接截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動焊接截止閥型號，請按電動焊接截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
