產品匯總

PZ44H快速排污閥

- 產品型號:
- J11T-16
- 產品口徑:
- 15-50mm
- 產品壓力:
- 1.6MPa
- 產品材質:
- 鑄鐵
聯系我們

產品說明

一、產品[PZ44H快速排污閥]詳細資料：

產品名稱：快速排污閥

產品型號：PZ44H、PZ48H-16C、PZ44、HPZ48H-25、PZ44、HPZ48H-40型

詳細介紹：PZ44H快速排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。

快速排污閥采用主要標準:

1、結構長度按JB/T6900-93的規定。

2、標志按GB/T12220-1989的規定。

3、壓縮彈簧按GB/T1239.2的規定。

4、壓力－－溫度等級按GB9131的規定。

5、PZ44H排污閥法蘭尺寸按JB79-59的規定。

6、檢驗和試驗按GB/T13927-1992的規定。

7、設計制造按GB/T12237-1989的規定。

二、主要性能規范：

型號	公稱壓力	試驗壓力Ps（MPa）		適用介質	適用介質（℃）
		-	-
PZ44H P48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
PZ44H P48H-16
PZ44H P48H-25C	2.5	3.8	2.8
PZ44H P48H-25					≤425
PZ44H P48H-40C	4.0	6.0	4.4
PZ44H P48H-40					≤250

三、主要零件材料：

零件名稱	閥體、閥蓋	閥座、閘板	閥桿	齒輪軸	填料	墊片	扳手
PZ44H P48H-16C PZ44H P48H-25 PZ44H P48H-40	鑄鋼	鉻不銹鋼	鉻不銹鋼	鉻不銹鋼	油浸石墨石棉盤根	橡膠石棉板	球墨鑄鐵

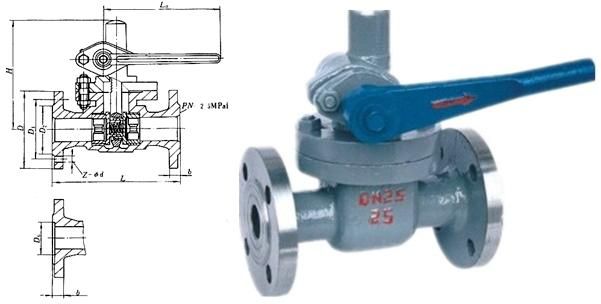

四、凱斯特牌快速排污閥主要尺寸及重量：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	-									重量
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38

五、PJ45F截止型排污閥概述
PJ45F截止型排污閥主要用于工作溫度250-300℃蒸氣、氣水、油品的管道及鍋爐定期排污和其他需要快速啟閉的場所。

六、技術參數及主要材質

型號	公稱壓力（Mpa）	試驗壓力（Mpa）			工作溫度（℃）	適用介質	零件	材料
							名稱	Q41M-2.5	Q41M-1.6
		強度（水）	密封（水）	氣密封			閥體	HT200	QT450-10
p45f-1.6	1.6	2.4	1.8	0.6	≤250	蒸氣、氣水、油品、煤氣、天然氣	柱塞、閥桿	不銹鋼
							密封圈	碳石墨
p45f-2.5	2.5	4	2.8		≤250		扳手	QT450-10

七、截止型排污閥連接尺寸

口徑		P45f-1.6-2.5連接尺寸
DN	L	D	D1	D2	b	H	D0
15	130	95	65	45	16	105	150
20	150	105	75	55		110	150
25	160	115	85	65		120	160
32	180	135	100	78	18	140	180
40	200	145	110	85	18	155	250
50	230	160	125	100	20	175	300
65	290	180	145	120	20	195	300
80	310	195	160	135	22	225	320
100	350	215	180	155	24	250	320
125	400	245	210	188	26	270	360
150	480	280	240	210	28	290	360
200	600	335	295	265	30	350	450
250	730	405	355	320	32	405	450

訂貨須知：
一、①快速排污閥產品名稱與型號②快速排污閥口徑③快速排污閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的快速排污閥型號，請按快速排污閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
