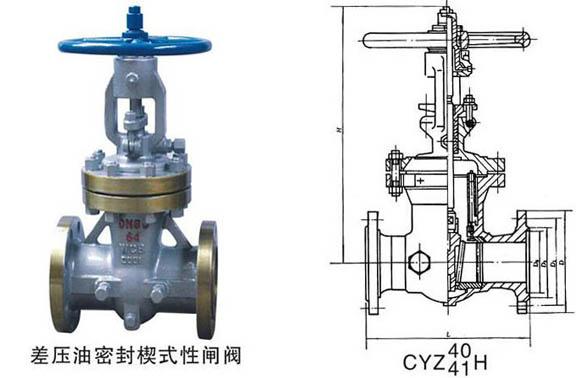

CYZ40H差壓楔式油密封閘閥

- 產品型號:
- CYZ40H
- 產品口徑:
- 50-1200mm
- 產品壓力:
- 1.6-16.0Mpa
- 產品材質:
- 碳鋼、不銹鋼、合金鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[CYZ40H差壓楔式油密封閘閥]的詳細資料：

產品名稱：CYZ40H差壓楔式油密封閘閥

產品型號：CYZ40H

產品概述：CYZ40H差壓楔式油密封閘閥結構原理,啟標差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。

二、差壓楔式油密封閘閥主要特點及用途：

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。

2、密封面采用不銹鋼和硬質合金，使用壽命長。

3、采用柔性石墨填料、密封可靠。操作輕便靈活。

4、驅動方式分手動、電動、氣動、齒輪傳動、結構型式：彈性楔式單閘板、鋼性楔式單閘板雙閘板型式。

5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

6、差壓閘閥適用于油品、天然氣管道上的啟閉裝置。

三、執行標準：

通用閥門法蘭和對焊連接鋼制閘閥 GB12234

法蘭連接金屬閥門的結構長度 GB12221

整體鑄鋼管法蘭 JB/T79.1~97.4

天然氣地面設施抗硫化物應力開裂金屬材料要求 SY/T0599

鋼制閥門一般要求 GB/T12224

通用閥門供貨要求 GB/T12252

閥門的檢驗與試驗 JB/T9092

通用閥門標志 GB/T12220

四、差壓楔式油密封閘閥性能規范：

壓力等級		常溫下壓力試驗（MPa）			適用溫度（℃）	適用介質
壓力等級		殼體試驗	密封試驗	上密封試驗	適用溫度（℃）	抗硫型	基本型
公稱壓力 PN（MPa）	1.6	2.4	1.76	1.76	-29-121或按用戶服務要求	含H2S和CO2＞500Mg/m3的介質	石油、天然氣、水等
	2.5	3.75	2.75	2.75
	4.0	6.0	4.4	4.4
	6.4	9.6	7.04	7.04
	10.0	15.0	11.0	11.0
	16.0	24.0	17.6	17.6
磅級Lb	150	2.93	2.07	2.07
	300	7.58	5.52	5.52
	400	10.0	7.31	7.31
	600	15.0	11.03	11.03
	900	22.4	16.54	16.54

五、差壓楔式油密封閘閥主要零件材料：

零件名稱		閥體、閥蓋	閘板	閥座	閥桿	閥桿螺母	密封面
材料	基本型	WCB	WCB+13Cr/STL	合金鋼+13Cr	合金鋼	鋁青銅	聚四氟乙稀PTFE
材料	抗硫型	WCB抗硫處理	WCB+STL	合金鋼+STL	318鋼	鋁青銅	增強聚四氟乙稀PTFE

六、差壓楔式油密封閘閥主要外型尺寸及重量：PN16-25

公稱通徑DN（mm）	主要外形尺寸和連接尺寸										重量（Kg）
公稱通徑DN（mm）	L	D	D1	D2	b	f	Z－Φd	H	H1	D0	重量（Kg）
CYZ40H/Z41Y（H）-16CYZ40Y/Z41Y-16PCYZ40W/Z41W-16RCYZ40W/Z41W-16PCYZ40W/Z41W-16RCYZ40Y/Z41Y-16PI
25	160	115	85	65	14	2	4-14	275	303	160	9
32	180	135	100	78	16	2	4-18	280	321	180	12
40	200	145	110	85	16	3	4-18	300	352	200	26.5
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	45
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
250	450	405	355	320	30	3	12-25	969	1245	450	273
300	500	460	410	375	30	4	12-25	1142	1472	560	397
350	550	520	470	435	34	4	16-25	1280	1450	640	590
400	600	580	525	485	36	4	16-30	1452	1887	640	850
450	650	640	585	545	40	4	20-30	1541	5011	720	907
500	700	705	650	608	44	4	20-34	1676	2181	720	958
600	800	840	770	718	48	5	20-41	1874	2346	800	1112
700	900	910	840	788	50	5	24-41	2489	2700	900	1520
800	1000	1020	950	898	52	5	28-41	2643	2860	1000	1860
900	1100	1120	1050	998	54	5	28-41	2590	3170	1000	1900
1000	1200	1255	1170	1110	56	5	28-41	2750	3430	1100	2010
CYZ40H/Z41Y（H）-25CYZ40Y/Z41Y-25PCYZ40Y/Z41Y-25RCYZ40W/Z41W-25PW-25RY-25I
25	160	115	85	65	14	2	4-14	275	303	160	9
32	180	135	100	78	16	2	4-18	280	321	180	12
40	200	145	110	85	16	3	4-18	300	352	200	26.5
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	45
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192

七、差壓楔式油密封閘閥主要外型尺寸及重量：PN40-160

公稱壓力 PN（MPa）	尺寸
公稱壓力 PN（MPa）	DN	50	65	80	100	125	150	200	250	300
4.0	L	250	280	310	350	400	450	550	650	750
	H	435	445	550	670	775	895	1100	1332	1530
	D0	280	280	320	360	400	400	450	500	560
	Kg	38	45	66	89	117	147	242	340	453
6.4	L	250	280	310	350	400	450	550	650	750
	H	438	475	555	670	772	895	1137	1332	1530
	D0	280	280	320	360	400	450	560	560	600
	Kg	45	53	77	112	158	223	317	377	410
10.0	L	250	280	310	350		450	550	650	750
	H	510	540	600	690		985	1085	1215	1365
	D0	280	280	320	360		450	560	600	650
	Kg	54	64	93	135		268	381	452	493
16.0	L	300	340	390	450		600	750	850	950
	H	467	660	680	785		985	1190	1395	1595
	D0	320	360	360	450		500	560	600	650
	Kg	72	85	121	176		350	490	580	635

訂貨須知：
一、①CYZ40H差壓楔式油密封閘閥產品名稱與型號②CYZ40H差壓楔式油密封閘閥口徑③CYZ40H差壓楔式油密封閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的CYZ40H差壓楔式油密封閘閥型號，請按CYZ40H差壓楔式油密封閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
