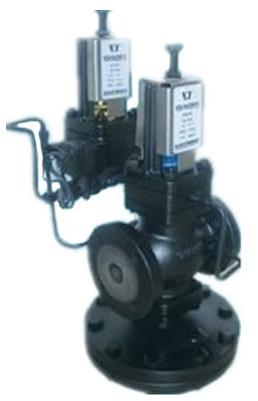

一、DPP17E雙導閥型隔膜式減壓閥產品概述:
DPP17E雙導閥型隔膜式減壓閥是吸收和消化歐洲先進技術而研制開發成功的新型導閥型隔膜式高靈敏度減壓閥，在DP17導閥型隔膜式減壓閥的基礎上新增導閥、電磁閥等結構。附加安裝一個導閥，使得當需要時減壓閥把壓力降的更低。高壓力導閥裝在主閥體上，降低壓力導閥裝主閥一側。通過電磁閥在二者之間切換。DPP17EE又附加了一只電磁閥，使主閥能被遠程信號打開或關閉。常用規格有DN15∽150,PN1.6/2.5MPa,使用工作溫度≤190℃,壓力調節范圍0.02∽1.7MPa。
二、DPP17E雙導閥型隔膜式減壓閥主要技術參數:
|
公稱壓力 |
PN25 |
|
|
PMA最高允許壓力 |
25bar g @ 120℃ |
|
|
TMA最高允許溫度 |
232℃ |
|
|
TMI最低允許溫度 |
-10℃ |
|
|
PMO最大工作壓力* |
10bar g |
|
|
TMO最大工作溫度 |
190℃ |
|
|
|
||
|
TMIO最低工作溫度 |
0℃ |
|
|
出口壓力范圍 |
0.2-1.7 |
|
|
最高冷態測試壓力 |
38bar g |
|
三、DPP17E雙導閥型隔膜式減壓閥主要零部件材料:
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
316 |
|
調節彈簧 |
60Si2Mn |
|
主閥彈簧 |
50CrVA |
四、DPP17E雙導閥型隔膜式減壓閥主要流量系數(Cv):
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |
五、DPP17E雙導閥型隔膜式減壓閥主要外形尺寸及連接尺寸:
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
六、DPP17E雙導閥型隔膜式減壓閥主要性能指標:
|
|
注意：該系列產品的調節彈簧有兩種顏色：紅色和灰色，對應的調節壓力范圍是： 紅色：0.2-1.7bar g?；疑?6.0-24.0bar g。 |
訂貨須知：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：【雙導閥型隔膜式減壓閥】1.公稱通徑 2.產品型號 3.流體性質（包括公稱壓力、溫度、介質） 4.閥體、密封材料 5.連接方式 6.傳動方式。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
區域：示意該產品禁用。
區域：主閥膜片材質強度決定了該產品禁用。
