產品名稱：三片式對焊電動球閥
產品型號：Q961F

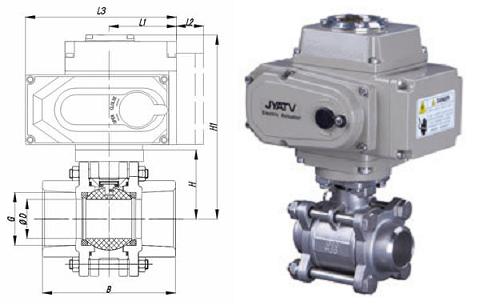

產品簡介：Q961F三片式對焊電動球閥采用對焊連接，三片式結構方便經常需要維修的設備插入。具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品特點：
1、防火、防靜電設計
二、電動執行機構技術參數：
SDV系列電動執行機構技術參數
閥 體 參 數
電源
AC110、220/DC24
公稱通徑
DN6～25mm
輸出力矩
20N·M～50N·M
公稱壓力
PN1.6、2.5、4.0、6.4MPa
任選功能
開關型、觸點型
閥軸材質
不銹鋼
動作范圍
0～90°±5°
閥體材質
碳鋼、304/316/316L不銹鋼
動作時間
20秒
球體材質
304/316/316L不銹鋼
環境溫度
-30°～60°
閥座密封
PTFE、PPL、金屬密封
手動操作
附帶手柄操作
溫 度
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限 位
電氣、機械二重限位
適用介質
水、石油、酸類、粘性流體、漿料介質等
防護等級
IP-67
特 點
結構緊湊、體積小、流通能力大
CH執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
三、技術參數和性能：
技術參數和性能試驗壓力
公稱壓力（Mpa）
壓力級（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
強度試驗
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
氣密試驗
0.5～0.7
四、主要零件材質：
連接方式
內螺紋連接
對焊連接
零件名稱
閥體閥蓋
WCB
CF8(304)
CF8M(316)
WCB
CF8(304)
CF8M(316)
球體、閥桿
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
2Cr13
0Cr19Ni9
OCr17Ni12Mo2
密封圈、填料
增強聚四氟乙烯、對位聚苯
適用工況
適用介質
水、蒸汽
硝酸等腐
醋酸等腐
水、蒸汽
硝酸等腐
醋酸等腐蝕介質
適用溫度
29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)
五、主要外形連接尺寸：
DN
mm.
10
15
20
25
32
40
50
內螺紋尺寸
GAS
3/8"
1/2"
3/4"
1"
1"1/4
1"1/2
2"
通徑
mm.
10
15
20
25
32
40
50
A
mm.
207,5
207,5
207,5
207,5
207,5
256,5
256,5
B
mm.
122,5
122,5
122,5
122,5
122,5
156,5
156,5
C
mm.
68
68
68
68
68
94
94
D
mm.
163,5
163,5
163,5
163,5
163,5
185
185
X
mm.
44
44
44
44
44
44
44
E
mm.
70
70
80
90
100
114
136
G
mm.
40
40
45
60
70
80
90
H
mm.
245
245
248,5
255
260
299
307
T. of cycle 50/60 Hz
s.
15 /12,5
15 /12,5
15 /12,5
15 /12,5
15 /12,5
15 /12,5
15 /12,5
重量
Kg.
5,9
5,9
6
6,6
7
12,9
14
六、注意事項：
1：請務必接對電源相序，以免閥門或執行器損壞。
訂貨須知：
2、閥桿防爆出裝置
3、閥球上設計有壓力平衡孔
4、雙層閥桿填料與對壓碟型彈片裝置
（Mpa）
、油品等
蝕性介質
蝕介質
、油品等
蝕性介質
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周?chē)?，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
一、①三片式對焊電動球閥產品名稱與型號②三片式對焊電動球閥口徑③三片式對焊電動球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的三片式對焊電動球閥型號，請按三片式對焊電動球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
