HG41A高壓微阻止回閥

- 產品型號:
- HG41A
- 產品口徑:
- 25-100mm
- 產品壓力:
- 16.0-40.0Mpa
- 產品材質:
- 碳鋼不銹鋼等
聯系我們

產品說明

一、產品[HG41A高壓微阻止回閥]的詳細資料：

產品名稱：高壓微阻止回閥

產品型號：HG41A

產品簡介：HG41A高壓微阻止回閥它采用不銹鋼材料制成的球形閥瓣，配以高抗磨軟密封閥座，密封性能可靠，經久耐用。高壓微阻止回閥又稱逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

高壓微阻止回閥用途:

微阻止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

二、高壓微阻止回閥主要材質:

碳鋼、低溫鋼、雙相鋼（F51/F53）、鈦合金、鋁青銅、因科鎳爾（INCONEL625）、SS304、SS304L、SS316、SS316L；鉻鉬鋼、蒙乃爾（400/500）、20#合金，哈氏合金等金屬材料

三、高壓微阻止回閥標準與規范:

1、設計與制造：API594、API6D、JB/T8937

2、結構長度：API594、API6D、DIN3202、JB/T8937

3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、試驗與檢驗：API598、JB/T9092

5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

技術參數		壓力等級（MPa）
技術參數		16.0	20.0	25.0	32.0	35.0	40.0
公稱壓力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
試驗壓力（MPa）	強度	24.0	30.0	37.5	48	52.5	60
試驗壓力（MPa）	密封	17.6	22	27.5	35.2	38.5	44
適用介質		水、油品、天然氣等
工作溫度		-29～120℃

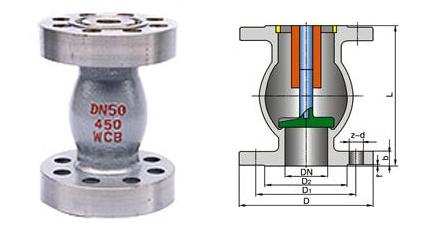

四、高壓微阻止回閥主要外形及連接尺寸：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	L 1	D0	D1
16 20	25	220	330	23	150
	32	240	350	29	160
	40	260	390	36	180
	50	280	430	45	215
	65	340	510	58	245
	80	430	620	72	245
	100	480	690	90	295
25 35 40	25	240	350	23	150
	32	260	370	29	160
	40	290	420	36	180
	50	300	450	45	215
	65	350	520	58	245
	80	450	640	72	270
	100	500	710	90	310

五、高壓微阻止回閥安裝使用：

1 高壓微阻止回閥垂直安裝在水平管道上，使用是一般處于全開狀態。

2 安裝前應先進行以下工作

A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；

B剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢；

3 安裝時介質的流向必須限制。

4 通過管路的介質不應帶有硬質顆粒，以免損傷密封面

5 高壓微阻止回閥出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使。

訂貨須知：
一、①高壓微阻止回閥產品名稱與型號②高壓微阻止回閥口徑③高壓微阻止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門高壓微阻止回閥型號，請按高壓微阻止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
