L/J86Y平衡式節流截止閥

- 產品型號:
- L/J86Y
- 產品口徑:
- 40-80mm
- 產品壓力:
- 16.0-35.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、L/J86Y-160平衡式節流截止閥工作原理

自平衡式截止閥參考API及有關標準化設計而成，結構新穎。閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠。密封采用活閥座結構。堆焊硬質合金。自平衡式截止閥閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針方向旋轉手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便、靈活。該閥也可作閉路裝置，順時針方向旋轉手柄即為關閉，逆時針轉時則為開啟。

二、L/J86Y-160平衡式節流截止閥適用范圍

該產品適用于公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、天然氣等介質的管路上，作為介質流量和壓力的調節、節流裝置。

三、L/J86Y-160平衡式節流截止閥性能規范

技術參數		壓力等級（MPa）
技術參數		16.0	20.0	25.0	32.0	35.0	40.0
公稱壓力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
試驗壓力（MPa）	強度	24.0	30.0	37.5	48	52.5	60
試驗壓力（MPa）	密封	17.6	22	27.5	35.2	38.5	44
適用介質		水、油品、天然氣等
工作溫度		-29～120℃

四、L/J86Y-160平衡式節流截止閥采用標準

閥門制造：GB12235

結構長度：GB/T12221-1989

法蘭端：GB/T9113-2000

五、L/J86Y-160平衡式節流截止閥主要零件材料

零件名稱	材料	標 準
閥體、閥蓋、手柄	碳素鑄鋼	WCB GB12229
填料壓蓋、軸承壓板	優質碳素鋼	45 GB699
閥座、閥瓣、閥桿、導向密封套	鉻不銹鋼	Cr13 GB1220
閥桿螺母	鋁青銅	QAl9-4 GB1176
填料	四氟/耐油橡膠
螺栓	優質碳素鋼	35 GB699
O形密封圈	耐油橡膠	I-2 HG4-329

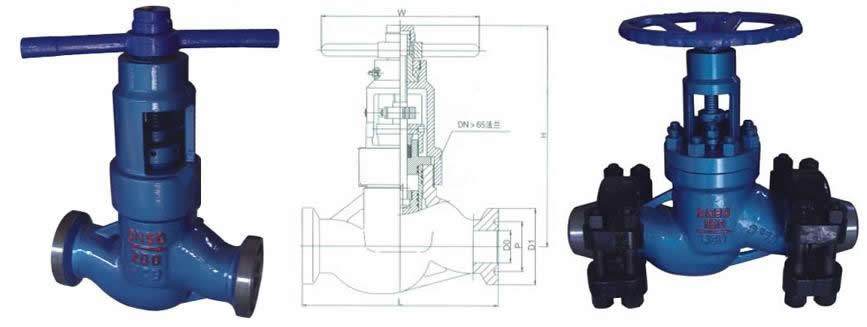

六、L/J86Y-160平衡式節流截止閥結構圖

L/J86Y-160平衡式節流截止閥連接尺寸：

公稱壓力PN（MPa）	公稱通徑DN（mm）	外形尺寸
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	L1	H	Dn	D1	D	b	D0
16 20	40	240	370	355	36	88.8	120	20	280
	50	280	432	395	45	88.8	120	20	300
	65	330	490	425	58	88.8	120	20	360
	80	368	568	460	72	107.8	140	20	400
25 35 45	40	240	370	355	36	88.8	120	20	280
	50	280	432	395	45	88.8	120	20	300
	65	330	490	425	58	88.8	120	20	360
	80	381	581	460	72	107.8	140	20	400

七、L/J86Y-160平衡式節流截止閥使用保養及注意事項

1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。

2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。

3、關閉閥門時嚴禁使用加力桿。

4、產品使用過程中，要定期向油杯內注入定量潤滑脂。

5、如因易損件損壞而泄漏，要及時更換易損件。

6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。

7、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
