Q941F電動法蘭球閥

- 產品型號:
- Q941F
- 產品口徑:
- 15-400mm
- 產品壓力:
- 1.0-6.4Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[電動法蘭球閥]的詳細資料：

產品型號：Q941F

產品名稱：電動法蘭球閥,法蘭球閥,電動球閥。

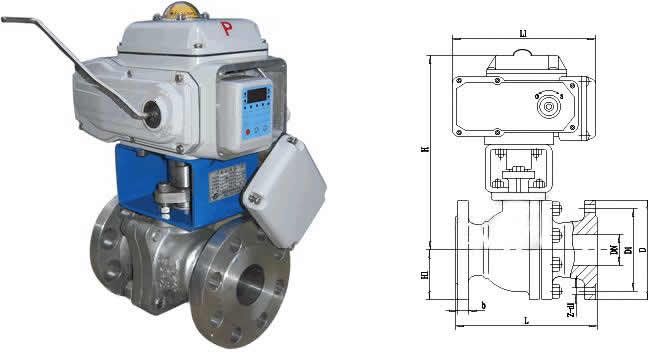

產品特點：Q941F型電動球閥適用于兩位切斷、調節的場合。該閥由DHL系列精小型電動執行器與超短球閥組成，閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構。CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
二、執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
4、檢驗主試驗：JB/T 9092、API 598。

三、技術參數和性能

CH系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10^-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-300
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

四、試驗規范

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

五、主要零件材質

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

六、電動法蘭球閥主要外形和連接尺寸：Main outer Size

PN1.6(MPa)
通徑(DN)	L	D	D1	D2	b	H	Z-d	重量	驅動裝置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-

七、電動法蘭球閥主要外形和連接尺寸：Main outer Size

PN2.5(MPa)
通徑(DN)	L	D	D1	D2	b	H	Z-d	重量	驅動裝置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	165	115	85	65	16	360	4-14	8	LQ51
32	178	135	100	78	18	386	4-18	13	LQ5-1
40	190	145	110	85	18	394	4-18	17	LQ5-1
50	216	160	125	100	20	472	4-18	25	Q10-6 3/4
65	241	180	145	120	22	486	8-18	60	Q10-6 3/4
80	283	195	160	135	22	579	8-18	65	Q30-6 3/4
100	305	230	190	160	24	595	8-23	122	Q30-6 3/4
125	381	270	220	188	28	650	8-25	-	Q60-4 3/4
150	403	300	250	218	30	760	8-25	170	Q120-4 3/4
200	502	360	310	278	34	-	12-25	-	Q200

八、電動法蘭球閥主要外形和連接尺寸：Main outer Size

PN4.0(MPa)
通徑(DN)	L	D	D1	D2	D6	b	f	H	Z-d	重量	驅動裝置
15	140	95	65	45	40	16	4	325	4-14	-	LQ5-1
20	152	105	75	55	51	16	4	354	4-14	-	LQ5-1
25	165	115	85	65	58	16	4	360	4-14	-	LQ5-1
32	180	135	100	78	66	18	4	386	4-18	-	LQ5-1
40	200	145	110	85	76	18	4	394	4-18	-	LQ5-1
50	220	170	125	100	88	20	4	472	4-18	17	Q10-6 3/4
65	250	180	145	120	110	22	4	599	8-18	55	Q30-6 3/4
80	280	195	160	135	121	22	4	579	8-18	60	Q30-6 3/4
100	320	230	190	160	150	24	4.5	632	8-23	70	Q60-4 3/4
125	400	280	220	188	176	28	4.5	710	8-25	122	Q120-2 3/4
150	403	300	250	218	204	30	4.5	760	8-25	-	Q120-2 3/4
200	550	375	320	282	260	38	4.5	-	12-30	170	Q200

結構長度：JB1686亦可按GB12221
結構標準：JB79亦可按GB9113，ANSI B16.5，JID B2212。

訂貨須知：
一、①電動法蘭球閥產品名稱與型號②電動法蘭球閥口徑③電動法蘭球閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定凱斯特公司的電動法蘭球閥型號，請按電動法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的閥門專家為您審核把關。
