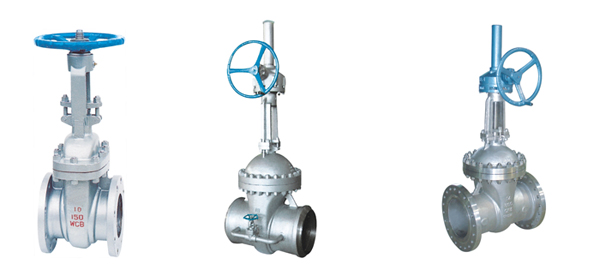

Z40H美標閘閥

- 產品型號:
- Z40H
- 產品口徑:
- 2-40"
- 產品壓力:
- 150-900LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[Z40H美標閘閥]詳細資料：

美標閘閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、廣泛采用的一種新型閥門。

美標閘閥特點及優點

●閥門承壓件采用精密鑄造工藝澆鑄，表面質量手輪采用可鍛鑄鐵鑄造，造型配合手柄，適當增加摩擦力，方便開啟。并示有明顯的“開”、“關”標志。

●閥桿螺母采用高鎳球鐵，“T”形螺紋與閥桿配合傳遞力矩。

●閥蓋上設有油杯，可定期補充固體潤滑油，保持輕松啟閉。

●填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函設計，確保閥門沒有外漏，符合環保要求。

●閥蓋設有上密封圈，符合美國石油協會API標準。

●閥門的中法蘭連接螺栓采用雙頭螺栓，方便維修、拆卸。

●閥桿頭部整體鍛造，與閥瓣通過“T”型槽連接，保證強度。

●DN250以下的鑄件為精密鑄造，每批鑄件都有爐號標識，便于跟蹤。

美標閘閥設計與制造標準：

●設計與制造：API600　API6D　GB12234
●法蘭尺寸：ANSIB 16.5　JB/T79　GB9113
●壓力溫度：ANSSIB 16.34
●結構長度：ANSIB16.10　GB12221
●對焊連接尺寸：ANSIB 16.25
●檢驗與試驗：API598　JB/T9092

美標閘閥可更換閥座一定的磨損余量

　　閘閥的閥座與閥體連接是采用螺紋式連接，方便維修、更換。閥座的靜密封面經過精密研磨并用專用工具旋入閥體，實現可靠的密封。
　　閘板密封面比閥座密封面寬出一定的余量，并保證閥門在未使用前閘板密封面底線與閥座密封面底線在同一高度，使閥門在使用一定時間后即使磨損也不會減少必須保證的密封面寬度。

二、產品執行標準

設計與制造	結構長度	法蘭尺寸	對焊邊接尺寸	壓力 -溫度	試驗 -檢驗
API6D、600	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API598、API6D

三、產品性能規范

公稱壓力 (LB)	強度試驗		水密封試驗		氣密封試驗
公稱壓力 (LB)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7-8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

四、主要零件材料及性能

體、蓋、瓣	閥桿	密封面	墊片 (環)	填料	工作溫度 (℃)	適用介質
WCB	2Crl3	13Cr STL 本體材料 PTFE 尼龍	增強柔性石墨 13Cr/柔性石墨 SFB-2 08軟鋼 F304L F316L	柔性石墨增強柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
					≤450
WC1	38CrMoA1 25Cr2Mov
C6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤600	硝酸、醋酸、尿素
CF3	F316
CF8M	F304L
CF3M	F316L

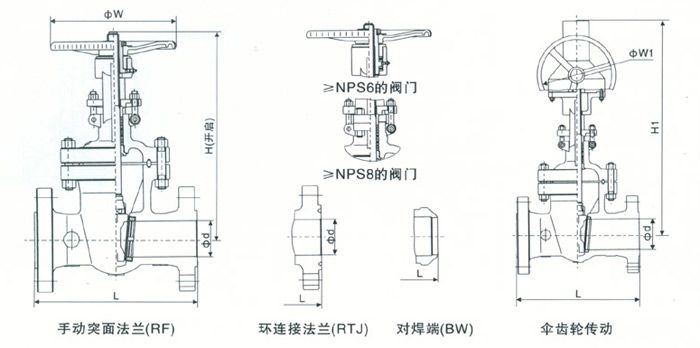

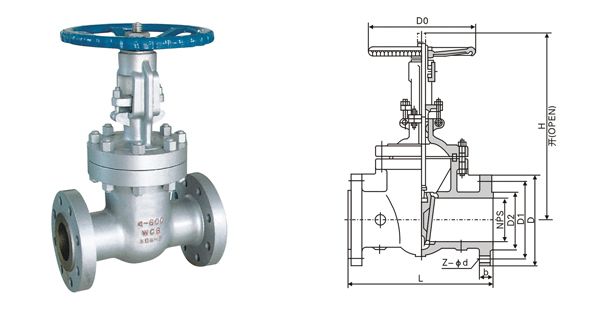

五、主要外形和連接尺寸 單位Unit：mm

磅級	規格	通徑 DN	單位	L	H(全開)	D	D1	D2	b	Z-φd	Do
150Lb	2	50	in	7.00	16.10	6.00	4.75	3.62	0.75	4-0.75	8.00
	2	50	mm	178	409	152	120.5	92	19.1	4-19	200
	3	80	in	8.00	20.00	7.50	6.00	5.00	0.94	4-0.75	1.00
	3	80	mm	203	570	90	152.5	127	23.9	4-19	250
	4	100	in	9.00	23.20	9.00	7.50	6.19	0.94	8-0.75	10.00
	4	100	mm	229	590	229	195.5	157	23.9	8-19	250
	6	150	in	10.50	24.80	11.00	950	8.50	1.00	8-0.88	12.00
	6	150	mm	267	630	279	241.5	216	25.4	8-22	300
	8	200	in	11.50	37.80	13.50	11.75	10.62	1212	8-0-88	3.88
	8	200	mm	292	960	343	298.5	270	28.5	8-22	350
	10	250	in	13.00	45.60	16.00	14.25	12.75	119	12-1.00	15.70
	10	250	mm	330	1158	406	362	324	30.2	12-25	400
	12	300	in	14.00	54.30	19.00	17.00	15.00	1.25	12-1.00	17.70
	12	300	mm	356	1378	483	432	381	31.8	12-25	450
	14	350	in	15.00	60.75	21.00	18.75	16.25	1.38	12-1.12	19.70
	14	350	mm	381	1543	533	476.5	413	35	12-29	500
	16	400	in	16.00	68.40	23.50	21.25	18.50	1.44	16-1.12	23.60
	16	400	mm	406	1738	597	539.5	470	36.6	16-29	600
	18	450	in	17.00	74.10	25.00	22.75	21.00	1.56	16-1.25	23.60
	18	450	mm	432	1959	635	578	533	39.7	16-23	600
	20	500	in	18.00	87.20	27.50	25.00	23.00	1.69	20-1.25	26.80
	20	500	mm	457	2214	698	635	584	42.9	20-32	680
	24	600	in	20.00	102-3	32.00	29.50	27.25	1.88	20-1.38	29.90
	24	600	mm	508	2599	813	749.5	692	47.7	20-38	760
	30	750	in	24.00	125.3	38.75	36.00	33.75	2.94	28-1.38	36.00
	30	750	mm	610	3183	985	914	857	74.5	28-35	915
	36	900	in	28.00	147.00	46.00	42.75	40.25	3.56	32-1.62	36.00
	36	900	mm	711	3737	1170	1086	1022	90.5	32-41	915

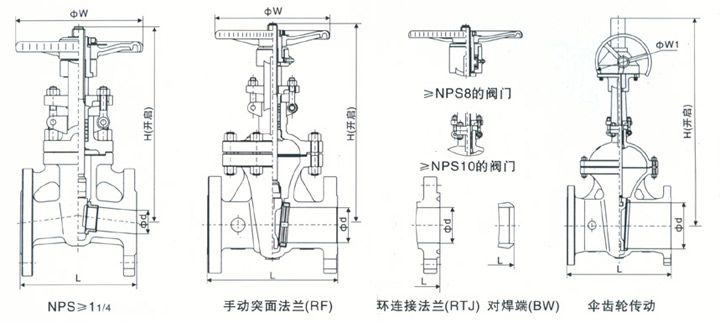

六、主要外形和連接尺寸 單位Unit：mm

磅級	規格	通徑	單位	L	H(全開)	D	D1	D2	b	Z-φb	D0
300Lb	2	50	in	8.50	16.70	6.5	5.00	3.62	0.88	8-0.75	8.0
	2	50	mm	216	424	165	127	92	22.3	8-19	200
	3	80	in	11.15	21.00	8.25	6.62	5.00	1.12	8-0.88	10
	3	80	mm	283	535	210	168	127	28.5	8-22	250
	4	100	in	12.00	24.20	10.0	7.88	6.19	1.25	8-0.88	10
	4	100	mm	305	615	254	200	157	31.8	8-22	250
	6	150	in	15.87	31.30	12.50	10.62	8.50	1.44	8-0.88	14
	6	150	mm	403	795	318	270	216	36.6	12-22	350
	8	200	in	16.50	39.90	15.0	13.0	10.62	1.62	12-1.0	15.7
	8	200	mm	419	1012	381	330	270	41.3	12-25	400
	10	250	in	18.00	48.50	17.50	15.25	12.75	1.88	16-1.12	17.7
	10	250	mm	457	1231	444	387.5	324	47.7	16-29	450
	12	300	in	19.75	57.0	20.50	17.75	15.00	2.00	16-1.25	19.7
	12	300	mm	502	1450	521	451	381	50.8	16-32	500
	14	350	in	30.00	64.8	23.00	20.25	16.25	2.12	20-1.25	23.6
	14	350	mm	762	1645	584	514.5	413	54.0	20-32	600
	16	400	in	33.00	72.50	25.50	20.25	18.50	2.25	20-1.38	23.6
	16	400	mm	838	1814	648	571.5	470	57.2	20-35	600
	18	450	in	36.00	76.50	28.00	24.75	21.00	2.38	24-1.38	26.8
	18	450	mm	914	1943	711	628.5	533	60.4	24-35	680
	20	500	in	39.00	84.80	30.50	27.0	23.00	2.50	24-1.38	38
	20	500	mm	991	2154	775	686	584	63.5	24-35	760
	24	600	in	45.00	100.50	36.0	32.0	27.25	2.75	24-1.62	36
	24	600	mm	1143	2553	914	813	692	69.9	24-41	915

磅級	規格	通徑	單位	L	H(全開)	D	D1	D2	b	Z-φb	D0
600Lb	2	50	in	11.50	18	6.5	5.00	3.62	1.0	8-0.75	10
	2	50	mm	292	458	165	127	92	25.4	8-19	250
	3	80	in	14.00	22.50	8.25	6.62	5.00	1.25	8-0.88	10
	3	80	mm	356	570	210	168	127	31.8	8-22	250
	4	100	in	17.00	27.2	10.75	8.50	6.19	1.5	8-1.0	14
	4	100	mm	432	390	273	216	157	38.1	8-25	350
	6	150	in	22	35.8	14	11.50	8.50	1.88	12-1.12	18
	6	150	mm	559	910	356	292	216	47.7	12-29	450
	8	200	in	26.00	41.9	16.5	13.75	10.62	2.19	12-1.25	19.7
	8	200	mm	600	1064	419	349	270	55.6	12-32	500
	10	250	in	31.00	49.5	20	17.00	12.75	2.5	16-1.38	23.6
	10	250	mm	787	1257	508	432	324	63.5	16-35	600
	12	300	in	33	57.8	22	19.25	15.00	2.62	20-1.38	26.8
	12	300	mm	838	1468	559	489	381	66.7	20-35	680
	14	350	in	35	63.9	23.75	20.75	16.25	2.75	20-1.50	26.9
	14	350	mm	889	1623	603	527	413	69.9	20-38	760
	16	400	in	39	71.5	27	23.75	18.50	3.0	20-1.62	26.9
	16	400	mm	991	1816	686	603	470	76.2	20-41	760
	18	450	in	43	82.7	29.25	25.75	21.00	3.25	20-1.75	36
	18	450	mm	1092	21.00	743	654	533	82.6	20-45	915
	20	500	in	47	88.6	32	28.5	23.00	3.5	24-1.75	37.4
	20	500	mm	1194	2250	813	724	584	88.9	24-45	950
	24	600	in	55	107.5	37	33.0	27.25	4.0	24-2.0	39.4
	24	600	mm	1397	2730	940	838	692	102	24-51	1000

訂貨須知：
一、①美標閘閥產品名稱與型號②美標閘閥口徑③美標閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的美標閘閥型號，請按美標波紋管閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
