Q41N美標高壓鍛鋼球閥

- 產品型號:
- Q41N
- 產品口徑:
- 1/2-10"
- 產品壓力:
- 150-900LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[Q41N美標鍛鋼硬密封球閥]詳細資料：

產品名稱: 美標鍛鋼球閥、美標鍛鋼硬密封球閥
產品型號:Q41H/Y/N、Q341H/Y/N、Q941H/Y/N型

詳細介紹：美標鍛鋼硬密封球閥能長期工作在425℃的高溫狀態下,適用于大多數高溫工況條件要求。球體及閥座采用特殊硬化處理，密封面不擦傷。美標球閥具有雙向密封功能。中小口徑采用浮動球結構（DN15～200mm），大中口徑采用固定球結構（DN125～500mm）。

600LB鍛鋼球閥用途：硬密封球閥適用于Class150～1500、PN1.6～16.0MPa，工作溫度-29～797℉（碳鋼）或-40～550℃（不銹鋼）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、硝酸、醋酸、氧化性介質、尿素等多種介質。

美標球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
標準
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

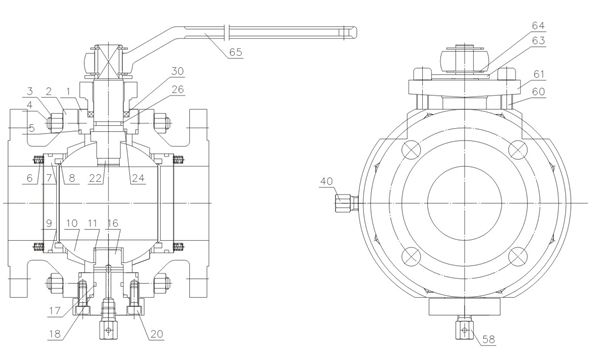

零部件材料

序號No	零件名稱 Parts Name	材料Materials			序號No	零件名稱Parts Name	材料Materials
序號No	零件名稱 Parts Name	碳鋼Carbon	低溫鋼LowTemp	不銹鋼Stainless	序號No	零件名稱Parts Name	碳鋼Carbon	低溫鋼LowTemp	不銹鋼Stainless
1	中體	ASTM A105	ASTM A350-LF2/LF3	ASTM A182-304/316	17	O型密封圈	NBR	VITON	VITON
2	左右體	ASTM A105	ASTM A350-LF2/LF3	ASTM A182-304/316	18	墊片	304+石墨	304+石墨	304+石墨
3	螺母	ASTM A194-2H	ASTM A194-4	ASTM A194-8M/8	20	螺釘	ASTM A193-B7	ASTM A320-L7	ASTM A193-B8M/B8
4	螺柱	ASTM A193-B7	ASTM A320-L7	ASTM A193-B8M/B8	22	閥桿	ASTM A105+ENP	ASTM A182-F304	ASTM A182-304/316
5	O型密封圈	NBR	VITON	VITON	24	止推抽承	304+PTFE	304+PTFE	304+PTFE
6	彈簧	60Si2Mn	INCCNELX-750	INCCNELX-750	26	O型密封圈	NBR	VITON	VITON
7	閥座支承圈	ASTM A105+ENP	ASTM A350-LF2/LF3+ENP	ASTM A182-304/316	30	填料	Graphite	Graphite	Graphite
8	密封圈	RPTFE	RPTFE	RPTFE	58	排污閥	碳鋼	碳鋼	碳鋼
9	O型密封圈	NBR	VITON	VITON	60	螺釘	ASTM A193-B7	ASTM A320-L7	ASTM A193-B8M/B8
10	球體	ASTM A105+ENP	ASTM A182-F304	ASTM A182-304/316	61	填料壓蓋	碳鋼	碳鋼	碳鋼
11	滑動軸承	304+PTFE	304+PTFE	304+PTFE	63	定位塊	碳鋼	碳鋼	碳鋼
16	下閥桿	ASTM A105+ENP	ASTM A182-F304	ASTM A182-304/316	64	彈簧擋圈	碳鋼	碳鋼	碳鋼

二、美標鍛鋼球閥試驗壓力

試驗項目		殼體試驗		密封試驗		上密封試驗		氣密封試驗
介質		水						氣
單位		MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
壓力等級 (磅級)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

三、主要零件材料

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

四、150LB主要外形連接尺寸

型號	規格 (mm)		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	68	115
	3/4″	20	117	98	70	43	12	4-Φ15	75	130
	1″	25	127	108	79.5	51	12	4-Φ15	85	150
	11/4″	32	140	117	89	64	13	4-Φ15	96	190
	11/2″	40	165	127	98.5	73.2	15	4-Φ15	107	230
	2″	50	178	152	120.7	92	16	4-Φ19	118	240
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	145	280
	3″	80	203	190.5	152.4	127	19	4-Φ19	160	310
	4″	100	229	229	190.5	157	24	8-Φ19	185	330
	5″	125	356	254	216	185.7	26	8-Φ22	230	600
	6″	150	394	279	241.3	216	26	8-Φ22	260	800
	8″	200	457	343	298.5	270	29	8-Φ22	310	1000
	10″	250	533	406	362	324	31	12-Φ25	350	1200

五、300LB主要外形連接尺寸

型號	規格		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY	1/2″	15	140	95	66.5	35	15	4-Φ15	72	115
	3/4″	20	152	117	82.5	43	16	4-Φ19	75	130
	1″	25	165	124	89	51	18	4-Φ19	85	150
	11/4″	32	178	133	98.5	64	19.5	4-Φ19	95	180
	11/2″	40	190	156	114.3	73.2	21	4-Φ22	110	230
	2″	50	216	165	127	92	23	8-Φ19	120	240
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	150	280
	3″	80	283	210	168.5	127	29	8-Φ22	165	310
	4″	100	305	254	200.2	157	32	8-Φ22	190	330
	5″	125	381	279	235	185.7	35	8-Φ22	240	600
	6″	150	403	318	270	216	37	12-Φ22	270	800
	8″	200	502	381	330	270	42	12-Φ25	315	1000
	10″	250	568	445	387.5	324	48	16-Φ29	380	1200

六600LB主要外形連接尺寸

型號	規格 (mm)		尺寸
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	1/2″	15	165	95	66.5	35	15	4-Φ15	88	115
	3/4″	20	190	118	82.5	43	16	4-Φ19	98	130
	1″	25	216	124	89	51	18	4-Φ19	105	150
	11/2″	40	241	156	114.3	73.2	23	4-Φ22	135	180
	2″	50	292	165	127	92	26	8-Φ19	155	240
	3″	80	356	210	168.2	127	32	8-Φ22	175	280
	4″	100	432	273	216	157	38	8-Φ25	210	330
	6″	150	559	356	292	216	48	12-Φ29	340	800
	8″	200	660	419	349	270	56	12-Φ32	400	1000
	10″	250	787	508	432	324	64	16-Φ35	440	1200

訂貨須知：

一、①美標鍛鋼球閥產品名稱與型號②美標鍛鋼球閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定凱斯特閥門美標鍛鋼球閥型號，請按美標鍛鋼球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
